10 класс Информатика ГДЗ учебник Босова Параграф 21. Элементы схемотехники. Логические схемы

Стр.216-218.

Ответы на вопросы

1. Логический элемент — это устройство с несколькими входами и одним выходом, которое выполняет логическую операцию над входными двоичными сигналами и выдает двоичный сигнал на выходе.

Базовые логические элементы включают И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ.

2. Логическое устройство для выражения

И, ИЛИ, НЕ, НЕ-И.

3. (NOT A & B) ∨ (A & NOT B)

Значения выходного сигнала в приведенной схеме:
1) A = 0 и B = 0: выходной сигнал 0
2) A = 0 и B = 1: выходной сигнал 1
3) A = 1 и B = 0: выходной сигнал 1
4) A = 1 и B = 1: выходной сигнал 0

4. Логическое выражение преобразования, выполняемого схемой:

F = (NOT A & B) ∨ (NOT B).

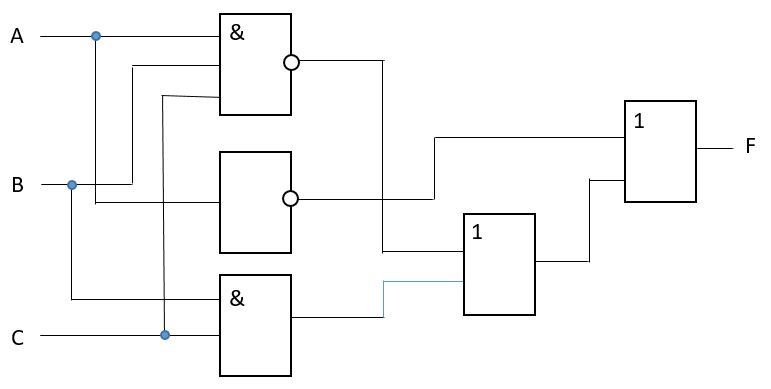

5. Логические схемы для следующих функций:

1) F = NOT (A & B & C) ∨ B & C ∨ NOT A

2) F = B ∨ (C & NOT A) ∨ (A & B)

6. Схема устройства для таблицы истинности:

F = (NOT A & B & C) ∨ (NOT A & B & NOT C) ∨ (A & NOT B & NOT C) ∨ (A & NOT B & C) = NOT A & B ∨ A & NOT B

7. Решение задачи

Таблица функции:

A B C F
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

Определение функции:

По таблице определяем функцию: F = A&¬B&C ∨ A&B&¬C ∨ A&B&C

Схема устройства:

8. Реализация 16 логических функций от двух переменных с использованием логических элементов И, ИЛИ, НЕ:

Fn Нормальная форма
1 ¬A & ¬B
2 ¬A & B
3 A & ¬B
4 A & B
5 ¬A ∨ ¬B
6 A ∨ ¬B
7 ¬A ∨ B
8 A ∨ B
9 ¬(A ∨ B)
10 ¬(A & B)
11 ¬(A & ¬B)
12 ¬(¬A & B)
13 ¬A ∨ ¬B
14 A ∨ ¬B
15 ¬A ∨ B
16 A ∨ B

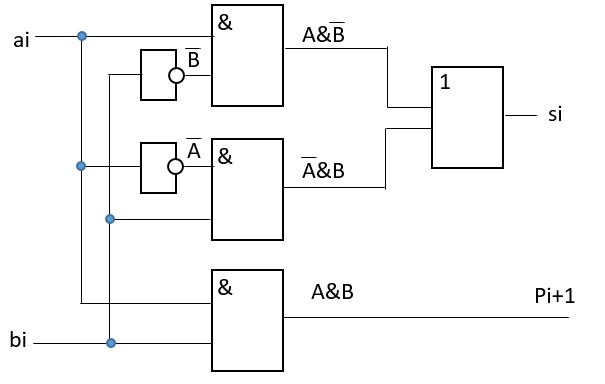

9. Логическая схема полусумматора:

10. Триггер — это логический элемент, способный хранить один разряд двоичного числа. Основное отличие триггера от инвертора или конъюнктора заключается в способности триггера сохранять свое состояние до тех пор, пока не поступит сигнал для его изменения.

11. Михаил Александрович Бонч-Бруевич (1888-1940) — русский и советский радиотехник, основатель отечественной радиоламповой промышленности. Работал в области радиовещания и дальней связи на коротких волнах. В 1918 году предложил схему переключающего устройства, имеющего два устойчивых состояния, под названием «катодное реле», позже названное триггером. Его вклад в развитие вычислительной техники заключается в создании первых схем хранения информации, что стало основой для разработки современных цифровых устройств.
